一、產品說明

本型電壓互感器為新型塑殼全封閉產品。鐵芯采用R型鐵芯，它由一根硅鋼片從窄漸變到寬，再由寬漸變到窄連續卷繞而成，鐵芯截面接近圓形，整臺鐵芯不帶接縫，材質為新日鐵公司30ZH105冷軋取向硅鋼片。該鐵芯勵磁電流低、損耗小、噪音低，線圈采用高強度漆包線在環形繞線機上繞制，并經浸漆烘干等一系列工藝措施及嚴格的出廠試驗，保證每臺產品性能可靠、運行安全，是替代原有JDG-0.5系列電壓互感器的更新產品。.5級。

二、使用說明

本產品適用于額定電壓1.5kV及以下，額定頻率50～60Hz交流電路中作電壓、電能測量及繼電保護用。本產品性能符合GB20480.3-2013《電壓互感器標準》。

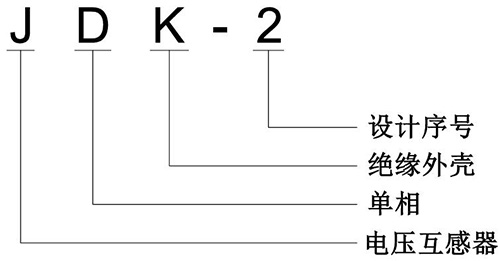

三、型號及定義

四、性能參數

額定一次電壓（V）	額定二次電壓（V）	額定輸出（VA）			極限輸出(VA)
		0.5級	1.0級	3.0級
220 380 660 800 1140	100	10~15	20	50	100
220/ 380/ 660/ 800/ 1140/	100/
