一、產品說明

本型電壓互感器為樹脂澆筑式全封閉產品。本產品鐵芯材質為新日鐵公司30ZH105冷軋取向硅鋼片。本產品在可以供用戶選擇單次級或雙次級兩種形式。分別由兩個二次繞組組成。并且在單繞組的情況下，可以達到容量50VA，精度0.5級。

二、使用說明

本產品適用于額定電壓1.5kV及以下，額定頻率50～60Hz交流電路中作電壓、電能測量及繼電保護用。本產品性能符合GB20480.3-2013《電壓互感器標準》。

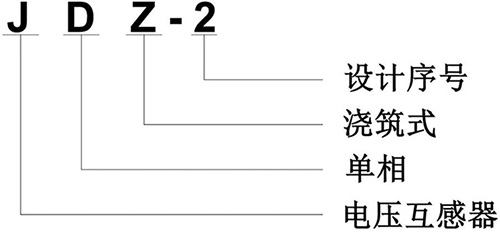

三、型號及定義

四、性能參數

額定一次電壓 （V）	額定二次電壓 （V）	額定輸出（VA）			極限輸出 (VA)
		0.5級	1.0級	3.0級
220（220/） 380（380/） 660（660/） 800（800/） 1140（1140/）	100（100/）	15	20	50	100
220（220/） 380（380/） 660（660/） 800（800/） 1140（1140/）	100（100/）	50	75	100
